20,00 € bez DPH
- pokeramizovaný kolík do zostavy pre navarovanie matíc M6
- kód tovaru: CP19, CP5, CP17C, CP71C, CP67C, CP72C, CP14C, CP6, CP21, CP34C, CP5-7, CP5-7C, CP41C
- produkty „na dopyt“ dodávame do 6 – 8 týždňov
Popis

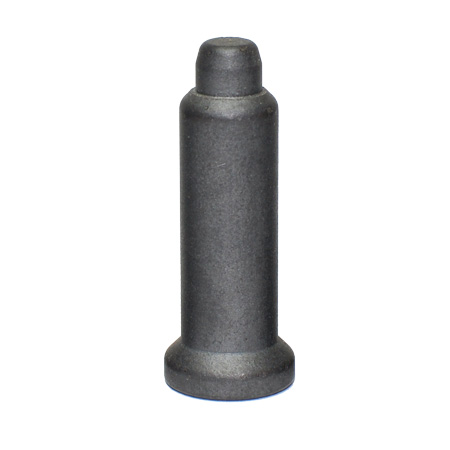

- pokeramizovaný kolík do zostavy pre navarovanie matíc M6
- krátky typ pokeramizovaného kolíka je vhodný do výrobného procesu s manuálnym podávaním matice
- predĺžený typ pokeramizovaného kolíka je vhodný do výrobného procesu s automatickým podávaním matice pomocou podávača matíc (feedra)
- kód tovaru: CP19, CP5, CP17C, CP71C, CP67C, CP72C, CP14C, CP6, CP21, CP34C, CP5-7, CP5-7C, CP41C
- katalógový list PDF – zostavy pre navarovanie matíc

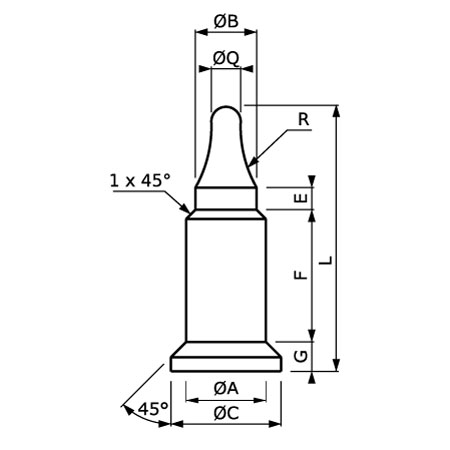

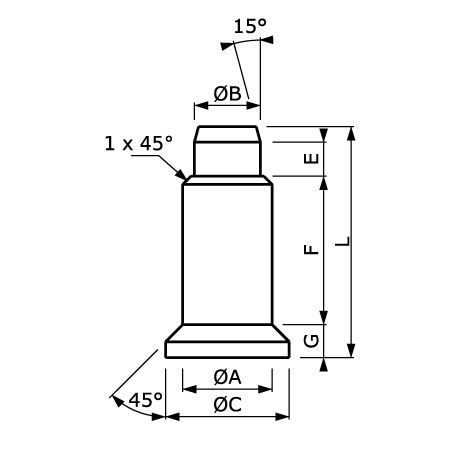

Rozmery
| Katalógové číslo | Otvor v plechu | ØA | ØB | ØC | E | F | G | L | ØQ | R |
| CP41C | 9.65 | 9.5 | 4.9 | 10 | 2.5 | 23 | 4 | 31.5 | – | – |
| CP21 | 6.5 | 6.35 | 4.9 | 10 | 2.5 | 22 | 3 | 32 | 3.5 | 15.5 |
| CP5 | 7.0 | 6.85 | 4.9 | 10 | 2.5 | 22 | 3 | 32 | 3.5 | 15.5 |
| CP34C | 7.10 | 7.05 | 4.9 | 10 | 2.5 | 23 | 3 | 32 | – | – |
| CP5-7 | 7.1 | 6.95 | 4.9 | 10 | 2.5 | 22 | 3 | 35 | 3.5 | 15.5 |
| CP5-7C | 7.1 | 6.95 | 4.9 | 10 | 2.5 | 22 | 3 | 31.5 | – | – |
| CP19 | 7.5 | 7.35 | 4.9 | 10 | 2.5 | 22 | 3 | 33 | 3.5 | 15.5 |
| CP6 | 8.0 | 7.85 | 4.9 | 10 | 2.5 | 22 | 3 | 33 | 3.5 | 15.5 |
| CP72C | 8.25 | 8.15 | 4.9 | 12 | 2.5 | 23 | 4 | 31.5 | – | – |
| CP67C | 8.7 | 8.55 | 4.9 | 12 | 4 | 23 | 4 | 31.5 | – | – |
| CP71C | 9.0 | 8.85 | 4.9 | 12 | 2.5 | 23 | 4 | 31.5 | – | – |
| CP17C | 10.0 | 9.8 | 4.9 | 16 | 2.5 | 23 | 4 | 31.5 | – | – |
| CP23 | 7.0 | 6.84 | 5.25 | 12 | 2.5 | 22 | 3 | 32 | 3.5 | 15.5 |
| CP14C | 7.5 | 7.35 | 5.25 | 12 | 2.5 | 23 | 4 | 31.5 | – | – |
Ďalšie informácie
| Typ kolíka | Krátky, Predĺžený |
|---|---|
| Otvor v plechu | 6.5 mm, 7.0 mm, 7.1 mm, 7.5 mm, 8.0 mm, 8.25 mm, 8.7 mm, 9.0 mm, 9.65 mm, 10.0 mm |
