Sekundárne prepojovacie káble a lamelové pásy

Ponúkame sekundárne prepojovacie káble a lamelové pásy pre odporové zváračky, rôzne prevedenia na základe požiadavky zákazníka. Káble sú chladené buď vzduchom (nechladené) alebo chladené vodou.
Všetky prepojovacie elementy vyrábame na základe Vašich špecifikácií a rozmerov z vysoko kvalitných materiálov. Prepojovacie káble sú izolované olejuvzdorným tesnením.

Sekundárne prepojovacie pásy

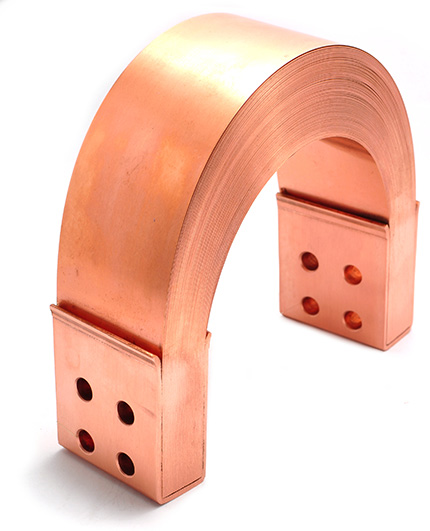

Sekundárny prepojovací pás
Lamelové prepojovacie pásy slúžia na prenos zváracieho prúdu na pohyblivé časti zváračky, napr. na pohyblivé horné rameno alebo baran lisu. Pásy sa vyrábajú vždy na mieru. Vyrobíme Vám pásy presne podľa Vašich požiadaviek. Stačí, ak si stiahnite a vyplníte formulár vpravo.

Použitie sekundárnych prepojovacích pásov
  • pásy sú ohybné v jednej osi, slúžia preto na prepojenie lineárne pohyblivých častí stroja,
  • lamelové prepojovacie pásy Vám vyrobíme na mieru podľa Vašej škice,
  • pre cenovú ponuku vyplňte formulár vpravo,
  • na prepojenie vysoko ohybných častí stroja (rameno robota) slúžia prepojovacie káble.

Sekundárne prepojovacie káble – chladené vzduchom

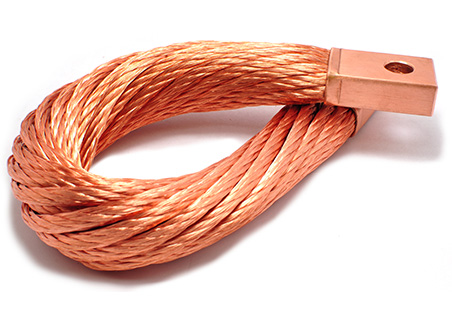

Sekundárny prepojovací kábel chladený vzduchom
Izolácia prepojovacích káblov môže byť dodávaná bez perforácie alebo s perforáciou. Káble s inými rozmermi sú dostupné na dopyt. Prepojovacie káble sú dostupné v nasledujúcich prevedeniach:

  • F = ohybné – priemer vlákna 0.15 mm (štandardné prevedenie)
  • HF = vysoko ohybné – priemer vlákna 0.07 mm. HF sú dostupné iba na objednávku, na sklade sa nedržia.

Štandardne dodávané rozmery vzduchom chladených prepojovacích káblov

Sekundárny prepojovací kábel chladený vzduchom


Označenie Prierez kábla
(mm2)
L
(mm)
Terminál Otvor
(mm)
Vonkajší priemer kábla
(mm)
b
(mm)
a
(mm)
AFF300×300
AFF300×400
AFF300×500
300 300
400
500
32 15 13 36
AFF400×300
AFF400×400
AFF400×500
AFF400×600
400 300
400
500
600
32 17 13 39
AFF500×300
AFF500×400
AFF500×500
AFF500×600
AFF500×900
AFF500×1100
500 300
400
500
600
900
1 100
32 20 13 44
AFF600×300
AFF600×600
AFF600×900
600 300
600
900
32 26 13 46

Sekundárne prepojovacie káble – chladené vodou

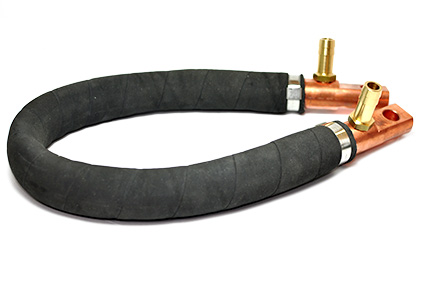

Sekundárny prepojovací kábel chladený vodou
Minimálny polomer ohybu vodou chladených prepojovacích káblov je približne 5‐násobok priemeru hadice. Dĺžku kábla je možné prispôsobiť Vašej požiadavke. Iné typy konektorov vyrobíme na zákazku podľa Vašich výkresov.


Sekundárny prepojovací kábel chladený vodou

Typy konektorov

Sekundárny prepojovací kábel chladený vodou – konektor A
Typ A
Sekundárny prepojovací kábel chladený vodou – konektor B
Typ B
Sekundárny prepojovací kábel chladený vodou – konektor C
Typ C
Sekundárny prepojovací kábel chladený vodou – konektor D
Typ D
Sekundárny prepojovací kábel chladený vodou – konektor E
Typ E
Sekundárny prepojovací kábel chladený vodou – konektor F
Typ F
