Elektródy pre bodové zváranie

Elektródy sa používajú pri bodovom zváraní kovových materiálov. Ich tvar zabezpečuje dobré chladenie, umožňuje rýchlu obnovu, jednoduchú výmenu a produkuje kvalitné zvary.

Ponúkame široký sortiment elektród pre odporové zváranie:

Výber materiálu, z ktorého sa elektróda vyrobí, záleží najmä od akosti zváraného materiálu – čítať viac. S našimi elektródami môžete zvárať štandardnú oceľ (čierny plech), pozinkované plechy, nerezové ocele, hliníkové plechy, mosadze aj meď.

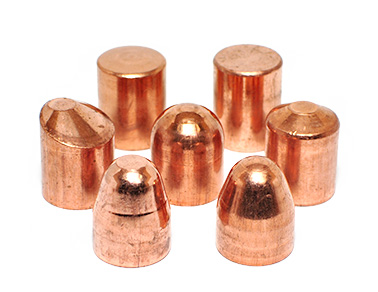

Elektródové čiapočky

Bodovacie čiapočky podľa ISO normy s priemerom 13, 16 a 20 mm. Môžete si vybrať z troch materiálov elektród:

  • CuCrZr – na zváranie štandardných oceľových materiálov
  • Z-trode – na zváranie hliníka
  • NITRODE – špeciálny materiál pre zváranie pozinkovaných plechov

Prečítajte si viac o materiáli elektród v sekcii Ako vybrať správny materiál elektród?


Značenie elektródových čiapočiek

Detailný popis jednotlivých tvarov elektródových čiapočiek podľa ISO normy nájdete v sekcii Ako vybrať správny tvar elektród?

Značenie elektródových čiapočiek

Vonkajší priemer Ø13 mm, vnútorný kužeľ Ø10 mm, 1:10

Elektródová čiapočka FA13
FA13
Elektródová čiapočka FB13
FB13
Elektródová čiapočka FC13
FC13
Elektródová čiapočka FC13A5BNE
FC13A5BNE
Elektródová čiapočka FD13
FD13
Elektródová čiapočka FE13
FE13
Elektródová čiapočka FF13
FF13
Elektródová čiapočka FG13
FG13
Elektródová čiapočka FG13_07
FG13_07

Vonkajší priemer Ø16 mm, vnútorný kužeľ Ø12 mm, 1:10

Elektródová čiapočka FA16
FA16
Elektródová čiapočka FB16
FB16
Elektródová čiapočka FC16
FC16
Elektródová čiapočka FC16A_BNE
FC16A_BNE

Elektródová čiapočka FD16
FD16
Elektródová čiapočka FE16
FE16
Elektródová čiapočka FF16
FF16
Elektródová čiapočka FG16
FG16

Vonkajší priemer Ø20 mm, vnútorný kužeľ Ø15 mm, 1:10

Elektródová čiapočka FA20
FA20
Elektródová čiapočka FB20
FB20
Elektródová čiapočka FC20
FC20
Elektródová čiapočka FC20A6BNE
FC20A6BNE

Elektródová čiapočka FD20
FD20
Elektródová čiapočka FE20
FE20
Elektródová čiapočka FF20
FF20
Elektródová čiapočka FG20
FG20

Ponuka elektródových čiapočiek


Adaptéry pre elektródové čiapočky

Slúžia na uchytávanie elektródových čiapočiek do držiaka nástroja. Vyrábajú sa v rôznych dĺžkach, rovné aj vyosené (ohnuté).


Kužeľový adaptér pre čiapočky Ø13, Ø16 a Ø20 mm
Kužeľový adaptér
pre čiapočky Ø13, Ø16 a Ø20 mm
Redukčný adaptér
Redukčný adaptér

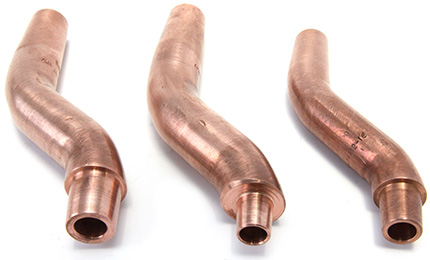

Kužeľový vyosený adaptér
Kužeľový vyosený adaptér

Adaptéry pre elektródové čiapočky

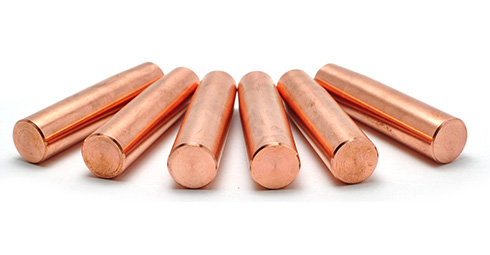

Rovné a ohnuté bodovacie elektródy

Bodovacie elektródy

  • elektródy vhodné pre nízkosériovú výrobu
  • zákazková výroba odlišných tvarov a rozmerov elektród
  • pre zváranie pozinkovaných ocelí odporúčame elektródové čiapočky Nitrode
  • pre zváranie nerezových ocelí žiadajte tvrdší materiál
  • do sériovej výroby existuje efektívnejšie riešenie: adaptéry a elektródové čiapočky. Aký je rozdiel medzi elektródovou čiapočkou a bodovacou elektródou?

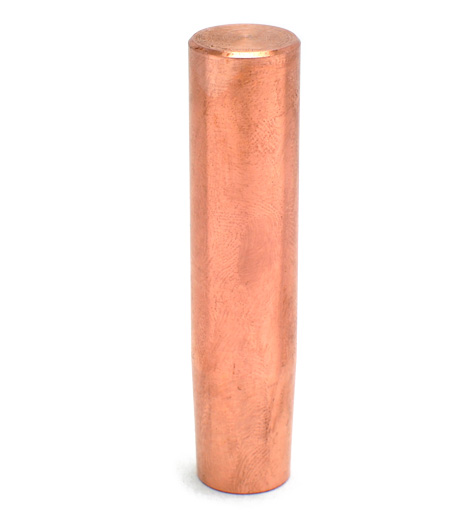

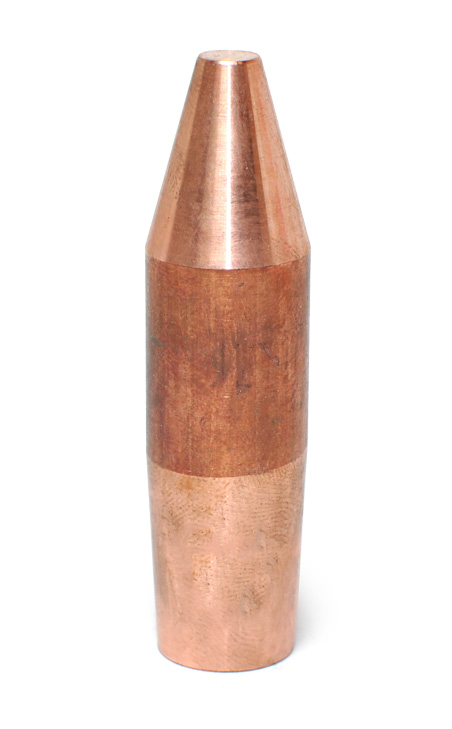

Rovná elektróda, 5° kužeľ; Rovná elektróda, ISO kužeľ 1:10
Rovná elektróda, 5° kužeľ
Rovná elektróda, ISO kužeľ 1:10

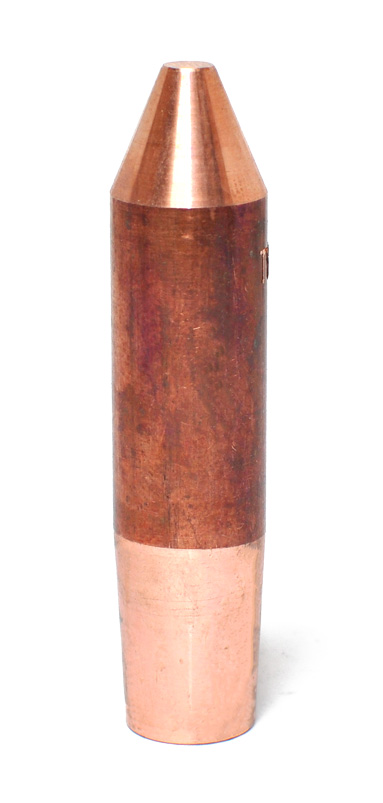

Zvárací hrot, 5° kužeľ
Zvárací hrot, 5° kužeľ

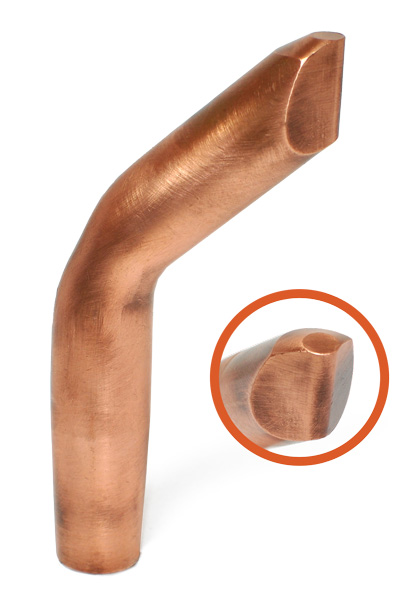

Zvárací hrot – vyosený, 5° kužeľ
Zvárací hrot – vyosený, 5° kužeľ

Zvárací hrot – 30°, ISO kužeľ 1:10
Zvárací hrot – 30°, ISO kužeľ 1:10
Zvárací hrot – 45°, ISO kužeľ 1:10
Zvárací hrot – 45°, ISO kužeľ 1:10
Zvárací hrot – 60°-120°, ISO kužeľ 1:10
Zvárací hrot – 60°-120°, ISO kužeľ 1:10

Zvárací hrot – vyosený, ISO kužeľ 1:10
Zvárací hrot – vyosený, ISO kužeľ 1:10

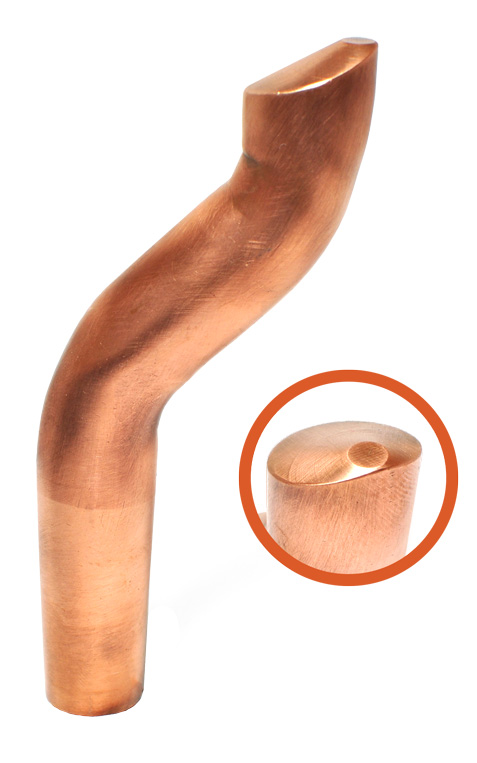

Zvárací hrot – vyosený, 5° kužeľ; Zvárací hrot – vyosený, ISO kužeľ 1:10
Zvárací hrot – vyosený, 5° kužeľ
Zvárací hrot – vyosený, ISO kužeľ 1:10
Zvárací hrot – vyosený, 5° kužeľ; Zvárací hrot – vyosený, ISO kužeľ 1:10
Zvárací hrot – vyosený, 5° kužeľ
Zvárací hrot – vyosený, ISO kužeľ 1:10

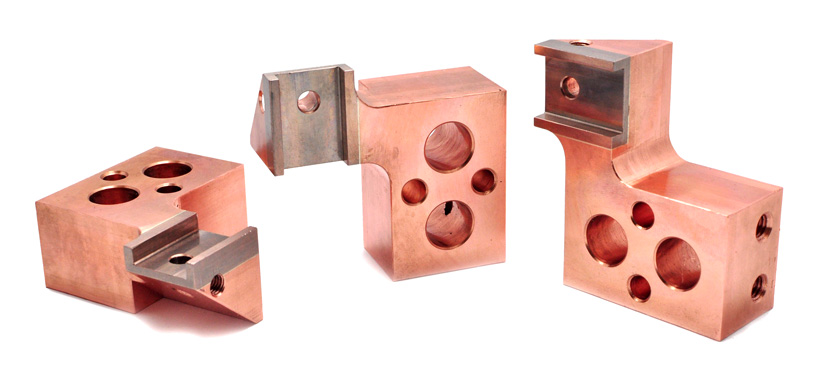

Elektródy na zákazkovú výrobu

Elektródy na zákazku

  • výroba elektród podľa zákazníckeho výkresu z materiálov CuCrZr, CuCo2Be, CuCoNiBe
  • výroba elektród s odolnou ELKANITE-ovou vrstvou pre výstupkové zváranie a naváranie matíc a skrutiek
  • výroba elektród a iných tvarových dielov trieskovým obrábaním
  • príprava dokumentácie a výroba podľa požiadaviek zákazníka
  • výroba neštandardných elektród, držiakov, adaptérov a redukcií
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
Elektróda na zákazku
